TECHNICAL PARAMETERS (STC*) | ||||
Rated Power | 60W | 90W | 100W | 120W |
Maximum system voltage | 1000Vdc | |||
Rated Voltage Vmpp (V) | 19.80 | 19.78 | 22.05 | 19.95 |
Rated current Imp (A) | 3.04 | 4.56 | 4.54 | 6.02 |
Open circuit voltage (Voc) | 23.40 | 23.50 | 26.20 | 23.60 |
Short circuit current (Isc) | 3.32 | 4.96 | 4.94 | 6.41 |
Conversion effeciency | 17.5% ~ 18.5% | |||
Operating temperature | -40°C ~ +85°C | |||
Maximum load capacity | 5400pa | |||
MECHANICAL DATA | ||||

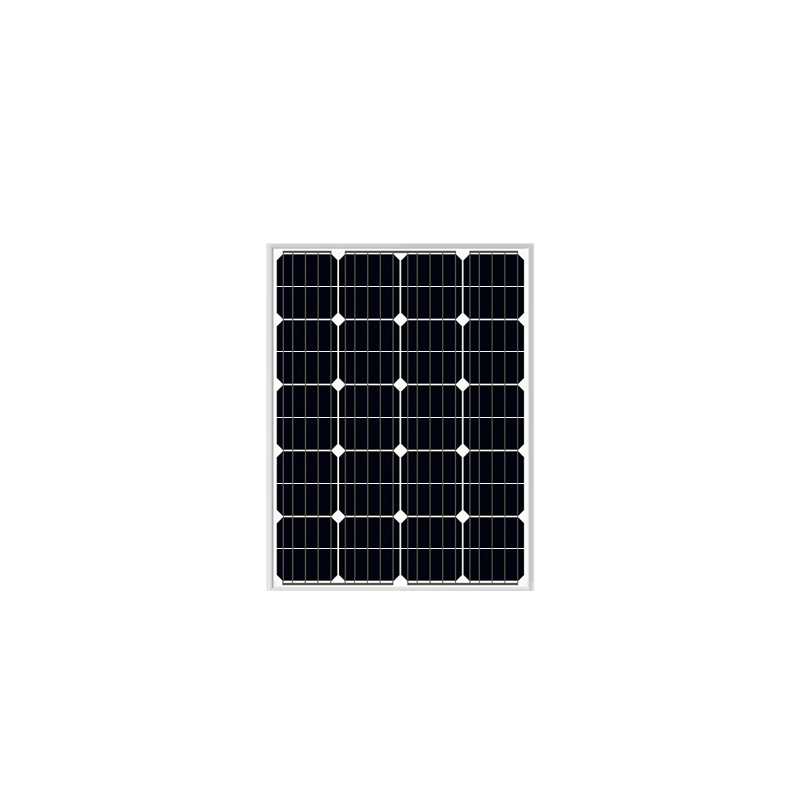

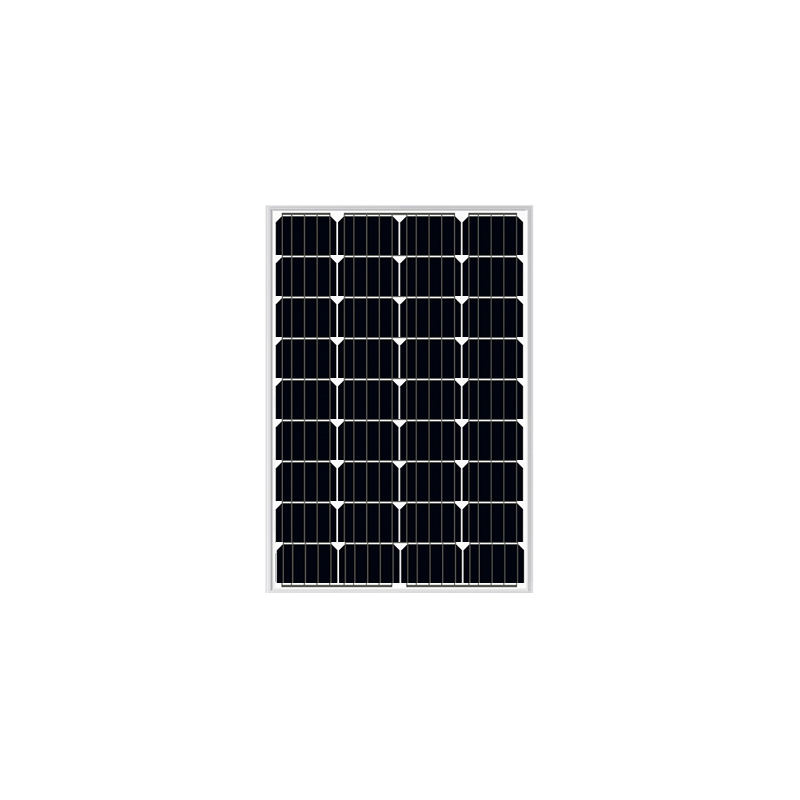

Cell layout | 49-T | 49-H | 40-H | 49-T2 |

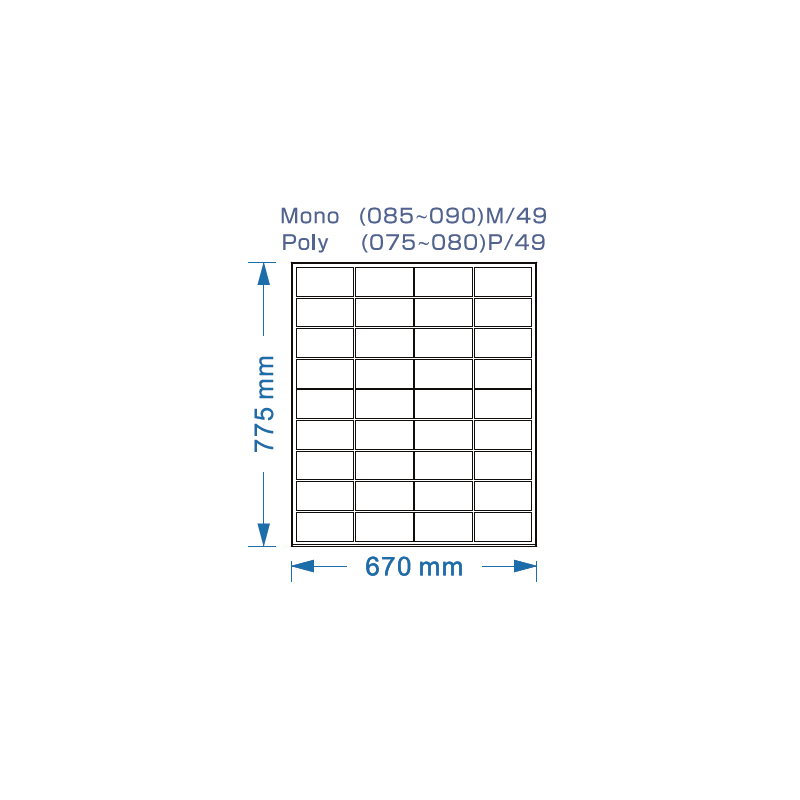

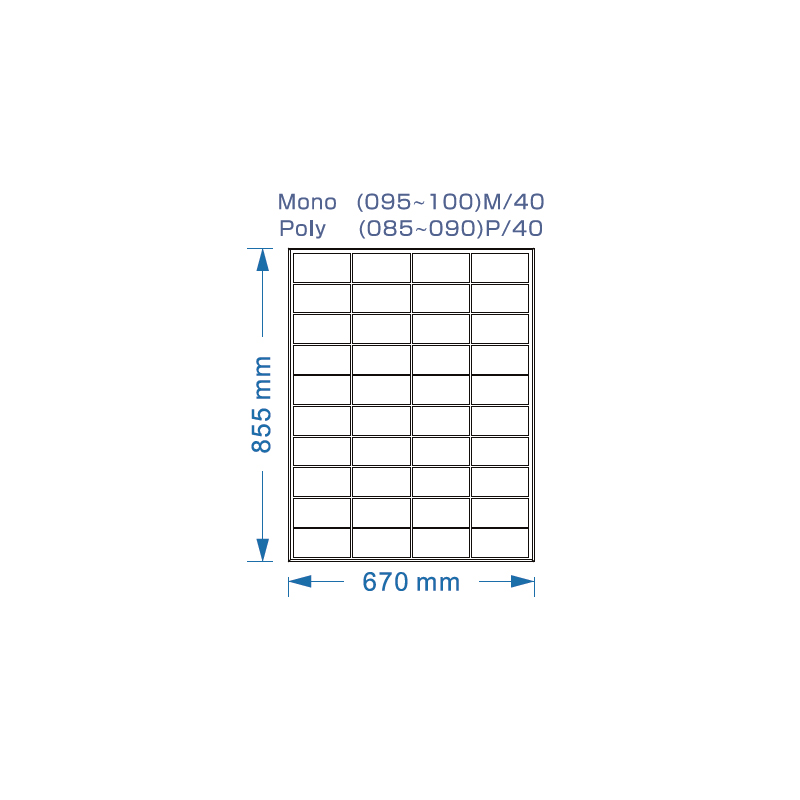

Dimensions | 670*530*30mm | 775*670*30mm | 855*670*30mm | 1010*670*35mm |
Cable | Optional / Customizable length | |||
Connector | MC4 compatible | |||
Frame | Anodized Aluminium Alloy | |||
Glass type | Low iron | Tempered | 3.2mm thickness | |||
Junction box | IP65 or IP67 | customized | |||
Weight | 3.5 kg | 5.5 kg | 6.5 kg | 8 kg |
WARRANTY | ||||
Warranty | 18-month | |||
Designed lifespan | >15-year |
